DM Portal 简介

当前版本的 DM 提供了丰富多样的功能特性,包括 Table RoutingBlock & Allow ListsBinlog Event Filter 等。但这些功能特性同时也增加了用户使用 DM 的复杂度,尤其在编写 DM 任务配置的时候。

针对这个问题,DM 提供了一个精简的网页程序 DM Portal,能够帮助用户以可视化的方式去配置需要的迁移任务,并且生成可以直接让 DM 直接执行的 task.yaml 文件。

功能描述

本节简要介绍 DM Portal 的各项功能。

迁移模式配置

支持 DM 的三种迁移模式:

  • 全量迁移
  • 增量复制
  • All(全量+增量)

实例信息配置

支持配置库表迁移路由方式,能够支持 DM 中分库分表合并的配置方式。

binlog 过滤配置

支持对数据库、数据表配置 binlog event 过滤。

配置文件生成

支持配置文件创建,能够将配置文件下载到本地并且同时会在 dm-portal 服务器的 /tmp/ 目录下自动创建。

使用限制

当前的 DM 配置可视化生成页面能够覆盖绝大部分的 DM 配置场景,但也有一定的使用限制:

  • 不支持 Binlog event filter 的 SQL pattern 方式
  • 编辑功能不支持解析用户之前写的 task.yaml 文件,页面只能编辑由页面生成的 task.yaml 文件
  • 编辑功能不支持修改实例配置信息,如果用户需要调整实例配置,需要重新生成 task.yaml 文件
  • 页面的上游实例配置仅用于获取上游库表结构,DM-worker 里依旧需要配置对应的上游实例信息
  • 生成的 task.yaml 中,默认 mydumper-path 为 ./bin/mydumper,如果实际使用其他路径,需要在生成的配置文件中进行手动修改。

部署使用

本节介绍两种部署方式:Binary 部署和 DM Ansible 部署。

Binary 部署

DM Portal 可以在 dm-portal-latest-linux-amd64.tar.gz 下载,通过 ./dm-portal 的命令即可直接启动。

  • 如果在本地启动,浏览器访问 127.0.0.1:8280 即可使用。
  • 如果在服务器上启动,需要为服务器上配置访问代理。

DM Ansible 部署

可以使用 DM Ansible 部署 DM Portal,具体部署方法参照使用 DM Ansible 部署 DM 集群

使用说明

本节介绍如何使用 DM Portal 各个功能。

新建规则

功能描述

新建一个 task.yaml 文件。

操作步骤

登录 dm-portal 页面,点击新建任务规则

基础信息配置

功能描述

用于填写任务名称,以及选择任务类型。

前置条件

已选择新建迁移规则

操作步骤

  1. 填写任务名称。
  2. 选择任务类型。

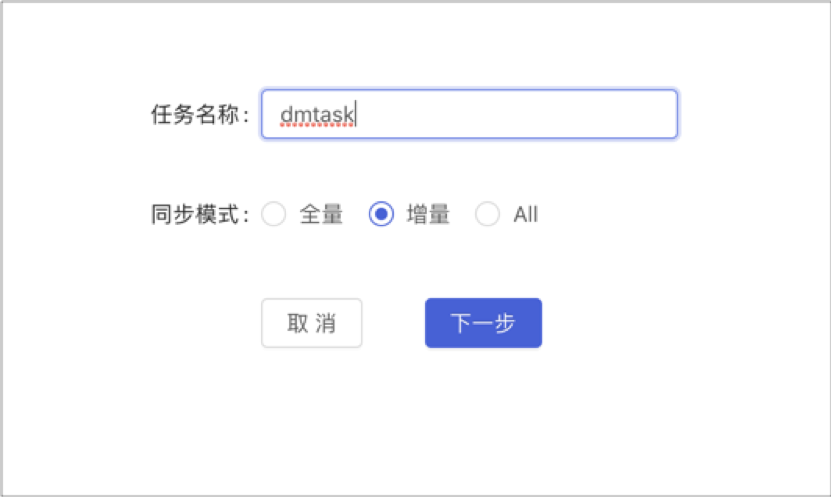

DM Portal BasicConfig

实例信息配置

功能描述

用于配置上下游实例信息,包括 Host、Port、Username、Password。

前置条件

已填写任务名称和选择任务类型。

注意事项

如果任务类型选择增量或者 All,在配置上游实例信息时候,还需要配置 binlog-file 和 binlog-pos。

操作步骤

  1. 填写上游实例信息。
  2. 填写下游实例信息。
  3. 点击下一步

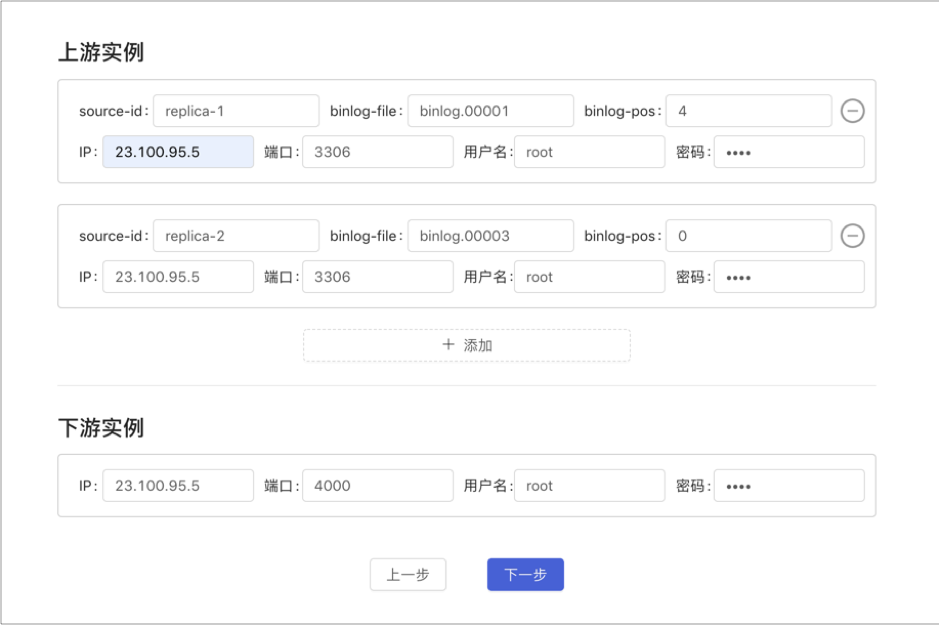

DM Portal InstanceConfig

binlog 过滤配置

功能描述

用于配置上游的 binlog 过滤,可以选择需要过滤的 DDL/DML,并且在数据库上配置的 filter 后会自动给其下的数据表继承。

前置条件

已经配置好上下游实例信息并且连接验证没问题。

注意事项

  • binlog 过滤配置只能在上游实例处进行修改编辑,一旦数据库或者数据表被移动到下游实例后,就不可以进行修改编辑。
  • 在数据库上配置的 binlog 过滤会自动被其下的数据表继承。

操作步骤

  1. 点击需要配置的数据库或者数据表。
  2. 点击编辑按钮,选择需要过滤的 binlog 类型。

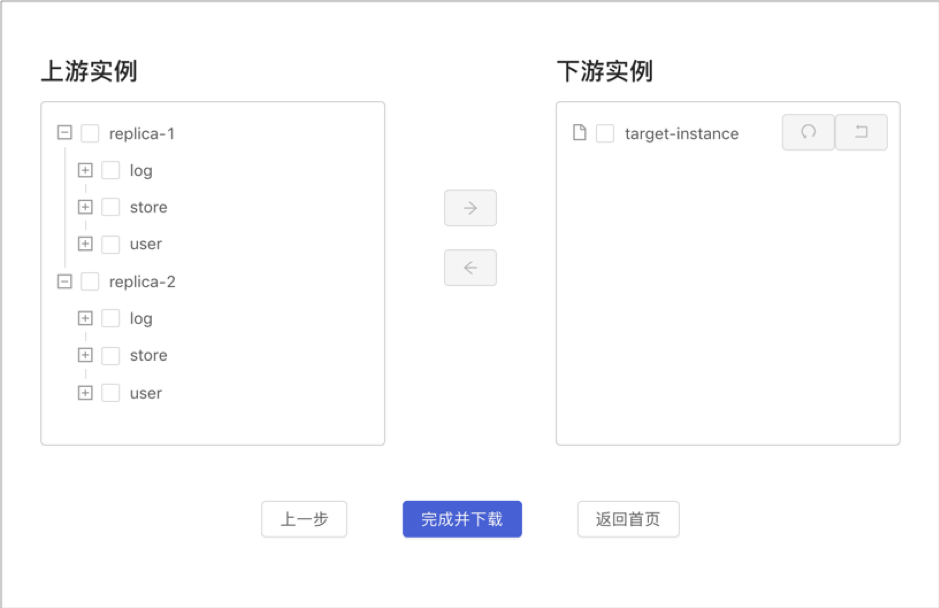

DM Portal InstanceShow

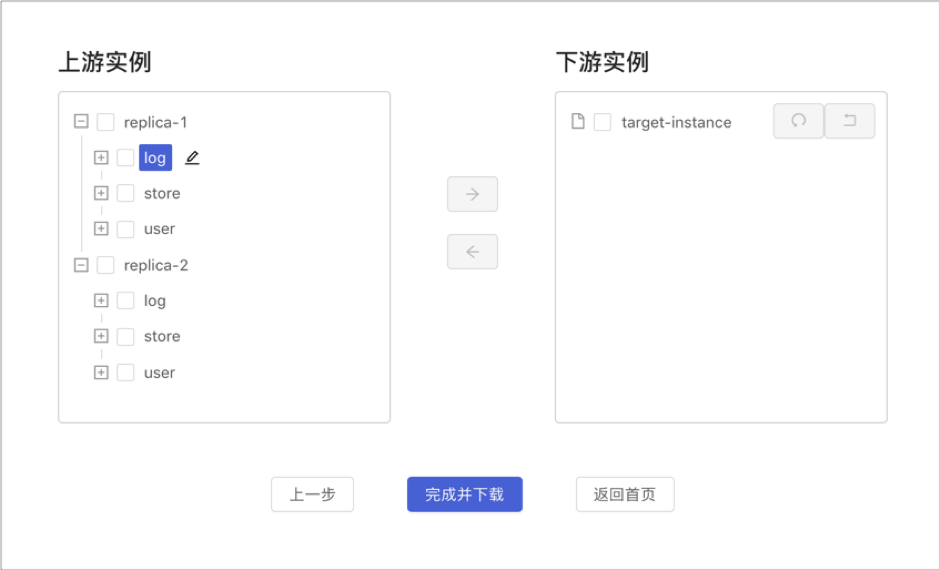

DM Portal BinlogFilter 1

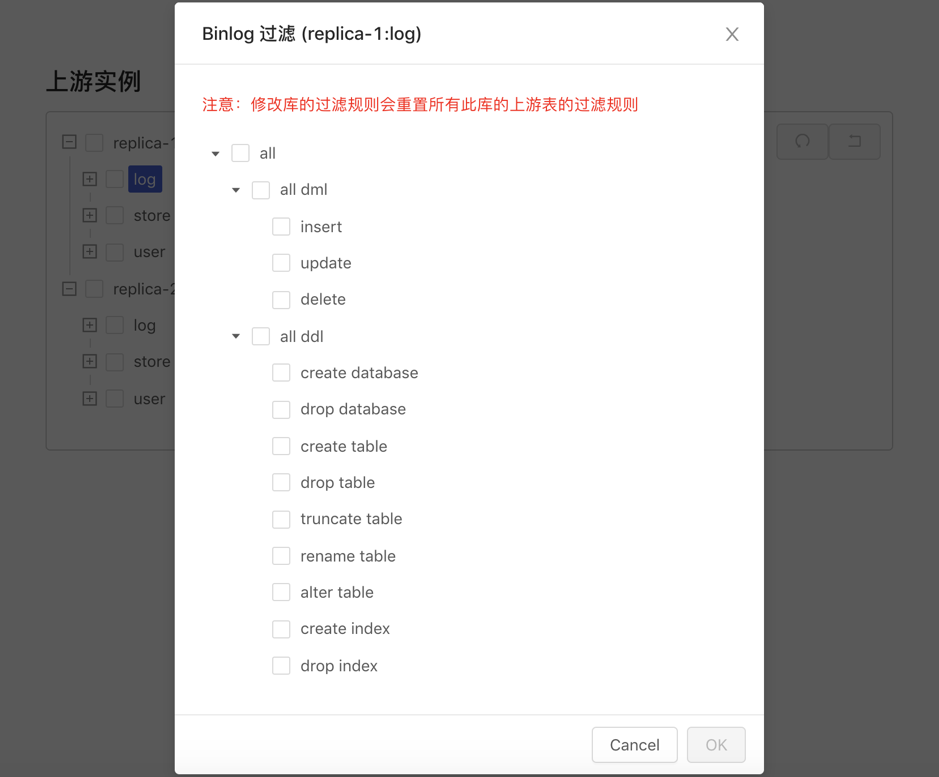

DM Portal BinlogFilter 2

库表路由配置

功能描述

可以选择需要迁移的数据库和数据表,并且进行修改名称、合并库、合并表等操作。可以对上一步操作进行撤销,可以对库表路由配置进行全部重置。在完成任务配置后,DM Portal 会帮忙生成对应的 task.yaml 文件。

前置条件

  • 已经配置好需要的 binlog 过滤规则。

注意事项

  • 在合并库表操作的时候,不允许批量操作,只能逐一拖动。
  • 在合表库表操作的时候,只能对数据表进行拖动操作,不能对数据库进行数据库进行拖动操作。

操作步骤

  1. 上游实例处,选择需要迁移的数据库和数据表。
  2. 点击移动按钮,将需要迁移的库表移动至下游实例处。
  3. 点击右键按钮,可以对库表进行改名操作。
  4. 选中需要操作的数据表,可以拖动至别的数据表图标上创建出合并表;可以拖动到数据库图标上移动至该库下;可以拖动到 target-instance 图标上移动到一个新的数据库下。
  5. 点击完成,自动下载 task.yaml 到本地,并且在 DM Portal 服务器上的 /tmp/ 目录下自动创建一份 task.yaml 配置文件。

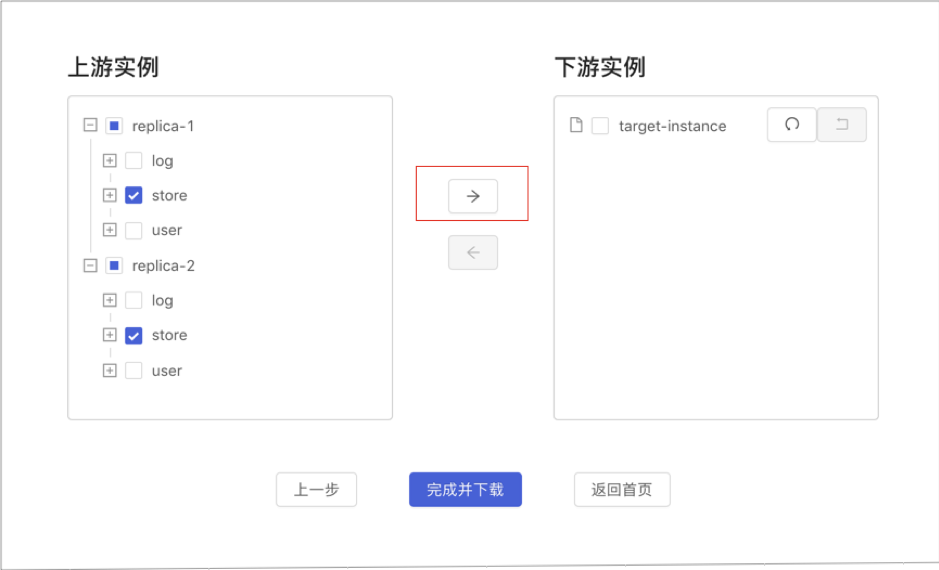

移动迁移库表

DM Portal TableRoute 1

DM Portal TableRoute 2

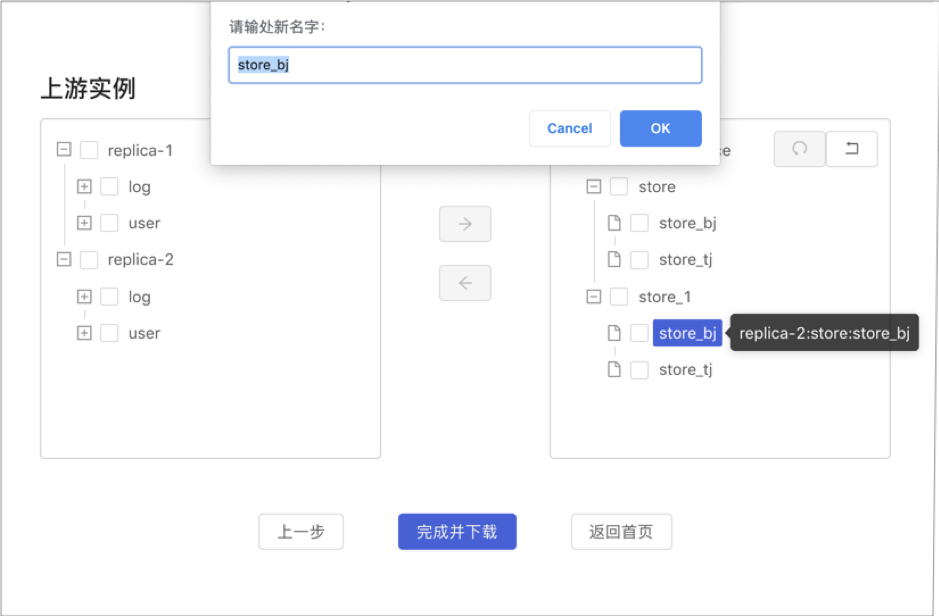

右键修改库表名称

DM Portal ChangeTableName

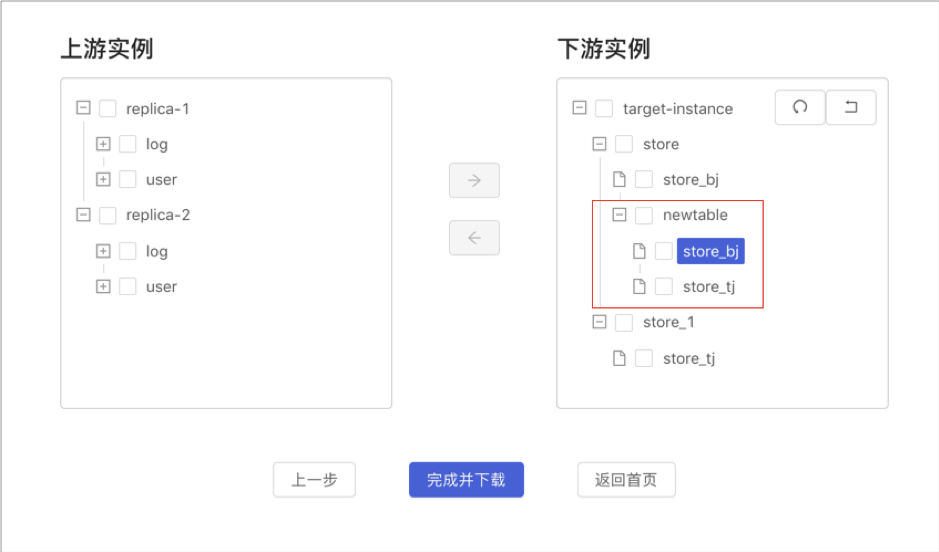

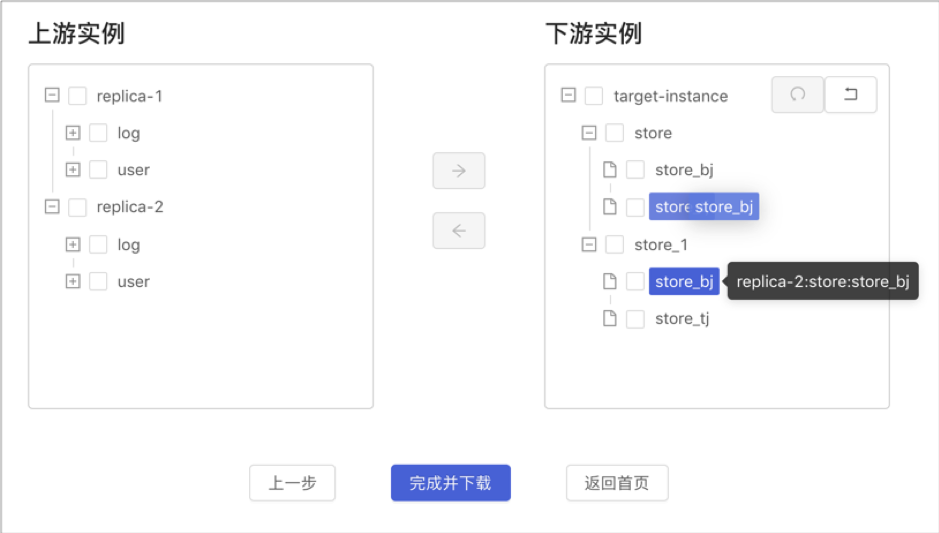

合并数据表操作

DM Portal MergeTable 1

DM Portal MergeTable 2

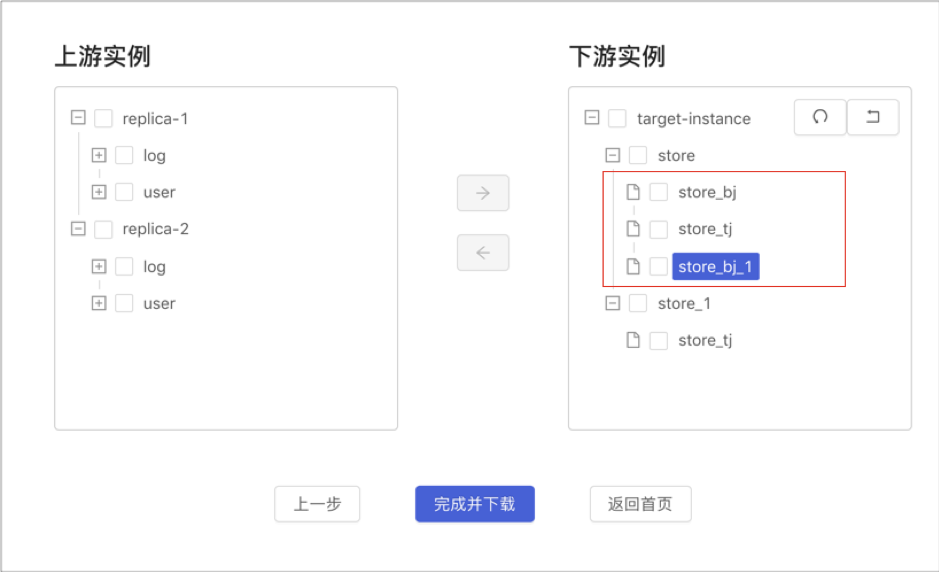

移动数据表至其他数据库

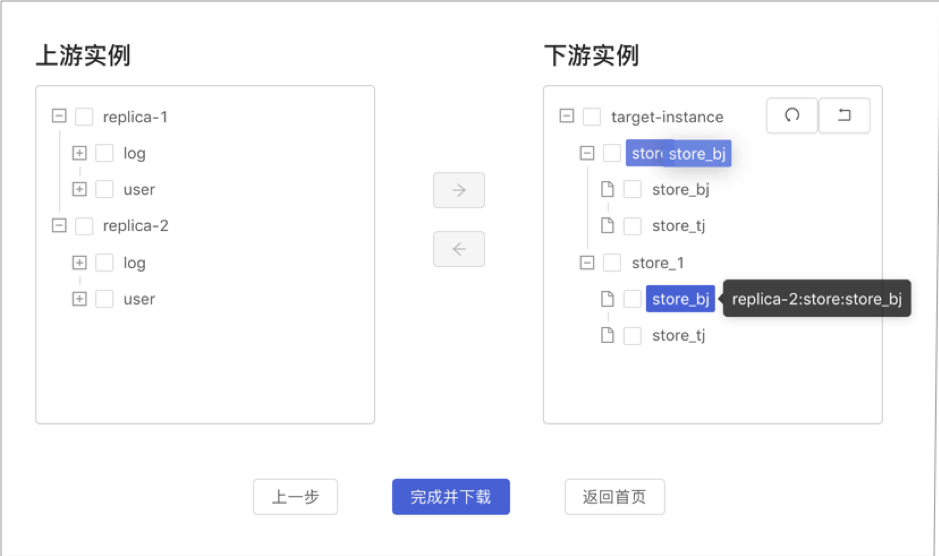

DM Portal MoveToDB 1

DM Portal MoveToDB 2

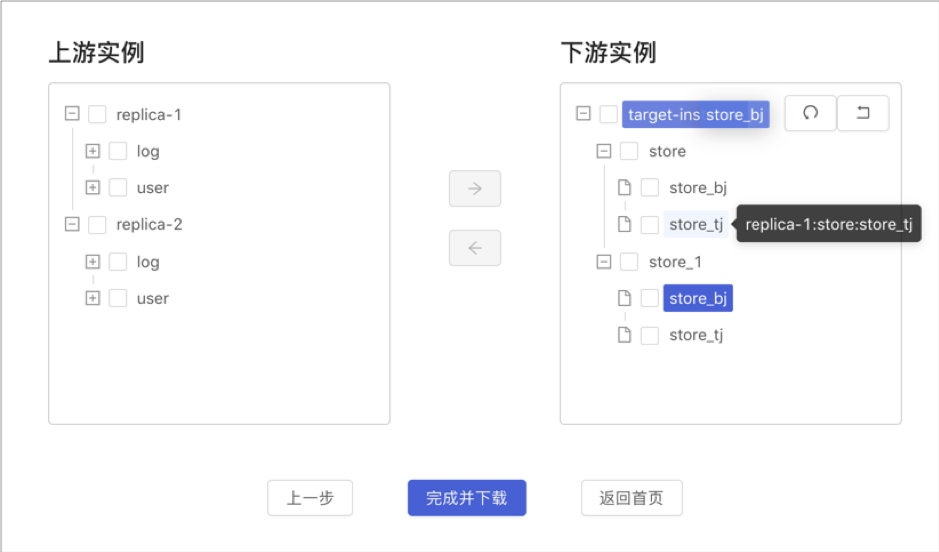

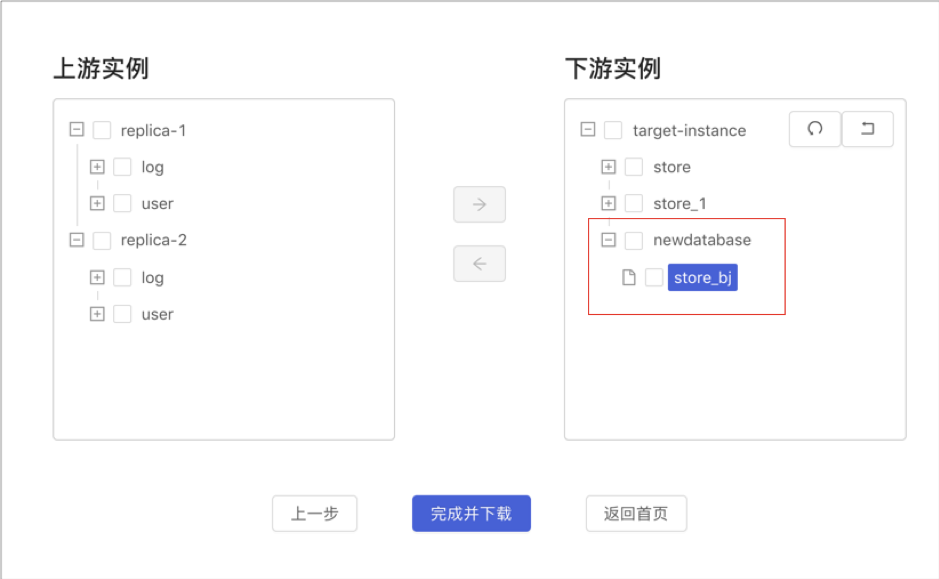

移动数据表至新建默认数据库

DM Portal MoveToNewDB 1

DM Portal MoveToNewDB 2

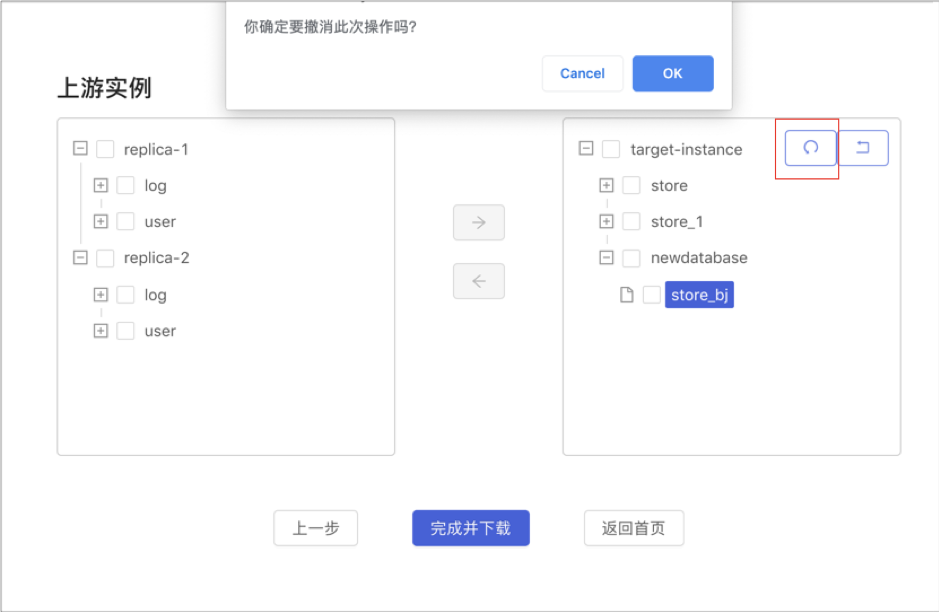

撤销本次操作

DM Portal Revert

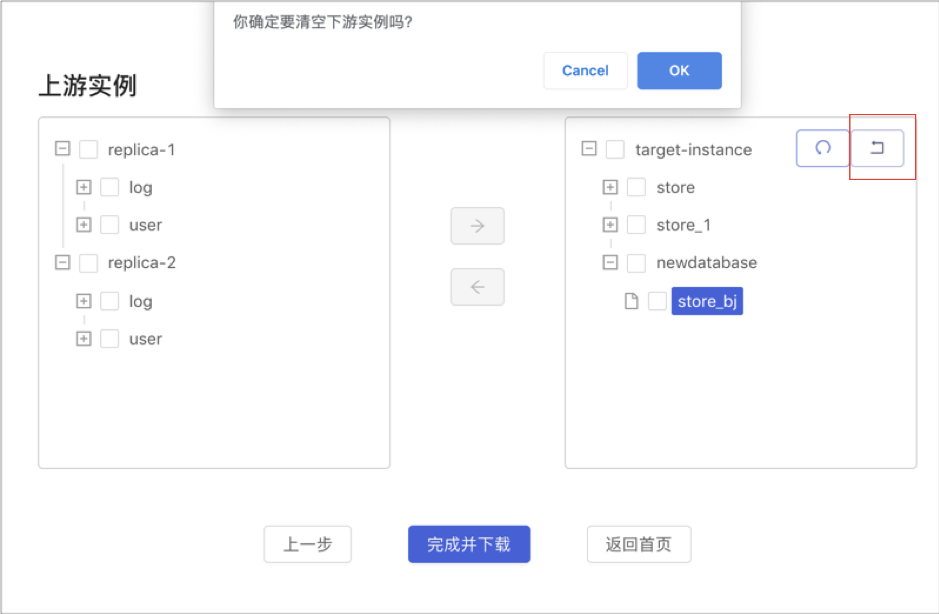

清空下游实例

DM Portal Reset

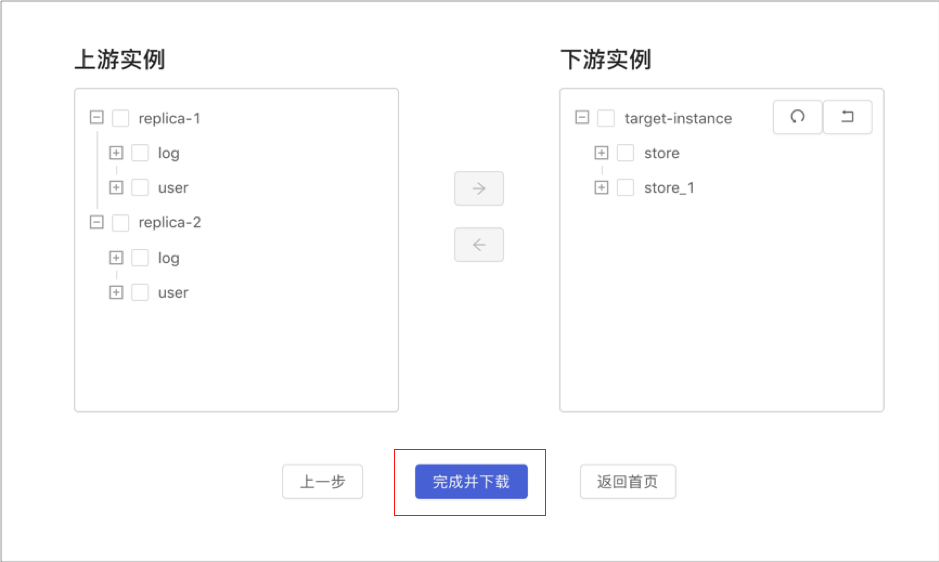

完成并下载

DM Portal GenerateConfig
