TiDB Binlog Kafka 部署方案

本文档介绍如何部署 Kafka 版本的 TiDB Binlog。

TiDB Binlog 简介

TiDB Binlog 是用于收集 TiDB 的 Binlog，并提供实时备份和同步功能的商业工具。

TiDB Binlog 支持以下功能场景:

  • 数据同步：同步 TiDB 集群数据到其他数据库
  • 实时备份和恢复：备份 TiDB 集群数据，同时可以用于 TiDB 集群故障时恢复

TiDB Binlog Kafka 架构

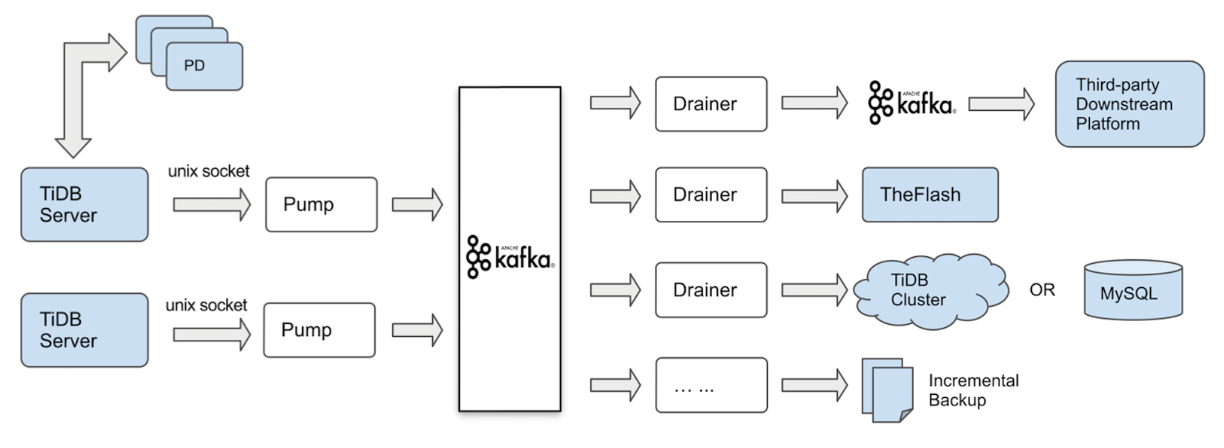

首先介绍 TiDB Binlog 的整体架构。

TiDB Binlog 架构

TiDB Binlog 集群主要分为三个组件：

Pump

Pump 是一个守护进程，在每个 TiDB 主机的后台运行。其主要功能是实时记录 TiDB 产生的 Binlog 并顺序写入 Kafka 中。

Drainer

Drainer 从 Kafka 中收集 Binlog，并按照 TiDB 中事务的提交顺序转化为指定数据库兼容的 SQL 语句，最后同步到目的数据库或者写到顺序文件。

Kafka & ZooKeeper

Kafka 集群用来存储由 Pump 写入的 Binlog 数据，并提供给 Drainer 进行读取。

TiDB Binlog 安装

以下为 TiDB Ansible 分支与 TiDB 版本的对应关系，版本选择可咨询官方 info@pingcap.com。

TiDB Ansible 分支TiDB 版本备注
release-2.02.0 版本最新 2.0 稳定版本，可用于生产环境。

下载官方 Binary

CentOS 7+

# 下载压缩包
wget https://download.pingcap.org/tidb-binlog-kafka-linux-amd64.tar.gz
wget https://download.pingcap.org/tidb-binlog-kafka-linux-amd64.sha256

# 检查文件完整性，返回 ok 则正确
sha256sum -c tidb-binlog-kafka-linux-amd64.sha256

# 解开压缩包
tar -xzf tidb-binlog-kafka-linux-amd64.tar.gz
cd tidb-binlog-kafka-linux-amd64

TiDB Binlog 部署

注意事项

  • 需要为一个 TiDB 集群中的每台 TiDB server 部署一个 Pump，目前 TiDB server 只支持以 unix socket 的方式输出 Binlog。

  • 手动部署时，启动顺序为：Pump > TiDB。停止顺序为 TiDB > Pump。

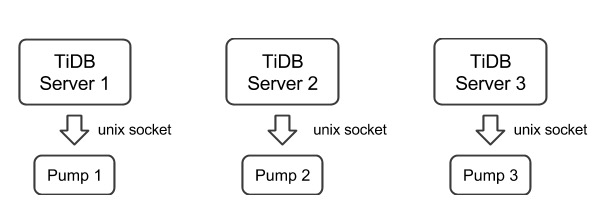

    设置 TiDB 启动参数 binlog-socket 为对应的 Pump 参数 socket 所指定的 unix socket 文件路径，最终部署结构如下图所示：

    TiDB pump 模块部署结构

  • Drainer 不支持对 ignore schemas（在过滤列表中的 schemas）的 table 进行 rename DDL 操作。

  • 在已有的 TiDB 集群中启动 Drainer，一般需要全量备份并且获取 savepoint，然后导入全量备份，最后启动 Drainer 从 savepoint 开始同步。

    为了保证数据的完整性，在 Pump 运行 10 分钟左右后按顺序进行如下操作：

    • 使用 binlogctl 工具生成 Drainer 初次启动所需的 position
    • 全量备份，例如 Mydumper 备份 TiDB
    • 全量导入备份到目标系统
    • Kafka 版本 Drainer 启动的 savepoint 默认保存在下游 database tidb_binlog 下的 checkpoint 表中，如果 checkpoint 表中没有有效的数据，可以通过设置 initial-commit-ts 启动 Drainer 从指定位置开始消费 - bin/drainer --config=conf/drainer.toml --initial-commit-ts=${position}

  • Drainer 输出为 pb，要在配置文件中设置如下参数：

    [syncer]
db-type = "pb"
disable-dispatch = true

[syncer.to]
dir = "/path/pb-dir"

  • Drainer 输出为 kafka，要在配置文件中设置如下参数：

    [syncer]
db-type = "kafka"

# when db-type is kafka, you need to use this to config the down stream kafka, or it will be the same kafka addrs where drainer pull binlog from.
[syncer.to]
kafka-addrs = "127.0.0.1:9092"
kafka-version = "0.8.2.0"

    输出到 kafka 的数据为按 ts 排好序的 protobuf 定义 binlog 格式，可以参考 driver 获取数据同步到下游。

  • Kafka 和 ZooKeeper 集群需要在部署 TiDB Binlog 之前部署好。Kafka 需要 0.9 及以上版本。

Kafka 集群配置推荐

名字数量内存CPU硬盘
Kafka3+16G8+2+ 1TB
ZooKeeper3+8G4+2+ 300G

Kafka 配置参数推荐

  • auto.create.topics.enable = true：如果还没有创建 topic，Kafka 会在 broker 上自动创建 topic

  • broker.id：用来标识 Kafka 集群的必备参数，不能重复，如 broker.id = 1

  • fs.file-max = 1000000：Kafka 会使用大量文件和网络 socket，建议修改成 1000000，通过 vi /etc/sysctl.conf 进行修改

  • 修改以下配置为1G, 否则很容易出现事务修改数据较多导致单个消息过大写 kafka 失败

    • message.max.bytes=1073741824
    • replica.fetch.max.bytes=1073741824
    • fetch.message.max.bytes=1073741824

使用 TiDB Ansible 部署 Pump

  • 如无 Kafka 集群，可使用 kafka-ansible 部署 Kafka 集群。
  • 使用 tidb-ansible 部署 TiDB 集群时，修改 tidb-ansible/inventory.ini 文件，设置 enable_binlog = True，并配置 zookeeper_addrs 变量为 Kafka 集群的 ZooKeeper 地址，这样部署 TiDB 集群时会部署 Pump。

配置样例:

# binlog trigger
enable_binlog = True
# ZooKeeper address of Kafka cluster, example:
# zookeeper_addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181"
# You can also append an optional chroot string to the URLs to specify the root directory for all Kafka znodes, example:
# zookeeper_addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181/kafka/123"
zookeeper_addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181"

使用 Binary 部署 Pump

使用样例：

假设我们有三个 PD，三个 ZooKeeper，一个 TiDB，各个节点信息如下：

TiDB="192.168.0.10"
PD1="192.168.0.16"
PD2="192.168.0.15"
PD3="192.168.0.14"
ZK1="192.168.0.13"
ZK2="192.168.0.12"
ZK3="192.168.0.11"

在 ip="192.168.0.10" 的机器上面部署 Drainer/Pump。

对应的 PD 集群的 ip="192.168.0.16,192.168.0.15,192.168.0.14"。

对应的 Kafka 集群的 ZooKeeper 的 ip="192.168.0.13,192.168.0.12,192.168.0.11"。以此为例，说明 Pump/Drainer 的使用。

  1. Pump 命令行参数说明

    Usage of Pump:
-L string
    日志输出信息等级设置: debug, info, warn, error, fatal (默认 "info")
-V
    打印版本信息
-addr string
    Pump 提供服务的 RPC 地址(-addr="192.168.0.10:8250")
-advertise-addr string
    Pump 对外提供服务的 RPC 地址(-advertise-addr="192.168.0.10:8250")
-config string
    配置文件路径，如果你指定了配置文件，Pump 会首先读取配置文件的配置；
    如果对应的配置在命令行参数里面也存在，Pump 就会使用命令行参数的配置来覆盖配置文件里面的。
-data-dir string
    Pump 数据存储位置路径
-enable-tolerant
    开启 tolerant 后，如果 binlog 写入失败，Pump 不会报错（默认开启）
-zookeeper-addrs string (-zookeeper_addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181")
    ZooKeeper 地址，该选项从 ZooKeeper 中获取 Kafka 地址，需要和 Kafka 中配置相同
-gc int
    日志最大保留天数 (默认 7)，设置为 0 可永久保存
-heartbeat-interval int
    Pump 向 PD 发送心跳间隔 (单位 秒)
-log-file string
    log 文件路径
-log-rotate string
    log 文件切换频率，hour/day
-metrics-addr string
    Prometheus pushgateway 地址，不设置则禁止上报监控信息
-metrics-interval int
    监控信息上报频率 (默认 15，单位 秒)
-pd-urls string
    PD 集群节点的地址 (-pd-urls="http://192.168.0.16:2379,http://192.168.0.15:2379,http://192.168.0.14:2379")
-socket string
    unix socket 模式服务监听地址（默认 unix:///tmp/pump.sock）

  2. Pump 配置文件

    # Pump Configuration.

# Pump 提供服务的 RPC 地址("192.168.0.10:8250")
addr = "192.168.0.10:8250"

# Pump 对外提供服务的 RPC 地址("192.168.0.10:8250")
advertise-addr = ""

# binlog 最大保留天数 (默认 7)，设置为 0 可永久保存
gc = 7

# Pump 数据存储位置路径
data-dir = "data.pump"

# ZooKeeper 地址，该选项从 ZooKeeper 中获取 Kafka 地址，若 Kafka 中配置了命名空间，则此处需同样配置
# zookeeper-addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181"
# 配置了命令空间的 ZooKeeper 地址配置示例
# zookeeper-addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181/kafka/123"

# Pump 向 PD 发送心跳的间隔 (单位 秒)
heartbeat-interval = 3

# PD 集群节点的地址
pd-urls = "http://192.168.0.16:2379,http://192.168.0.15:2379,http://192.168.0.14:2379"

# unix socket 模式服务监听地址 (默认 unix:///tmp/pump.sock)
socket = "unix:///tmp/pump.sock"

  3. 启动示例

    ./bin/pump -config pump.toml

使用 Binary 部署 Drainer

  1. Drainer 命令行参数说明

    Usage of Drainer:
-L string
    日志输出信息等级设置：debug, info, warn, error, fatal (默认 "info")
-V
    打印版本信息
-addr string
    Drainer 提供服务的地址(-addr="192.168.0.10:8249")
-c int
    同步下游的并发数，该值设置越高同步的吞吐性能越好 (default 1)
-config string
    配置文件路径，Drainer 会首先读取配置文件的配置；
    如果对应的配置在命令行参数里面也存在，Drainer 就会使用命令行参数的配置来覆盖配置文件里面的
-data-dir string
    Drainer 数据存储位置路径 (默认 "data.drainer")
-zookeeper-addrs string (-zookeeper-addrs="192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181")
    ZooKeeper 地址，该选项从 ZooKeeper 中获取 Kafka 地址，需要和 Kafka 中配置相同
-dest-db-type string
    Drainer 下游服务类型 (默认为 mysql)
-detect-interval int
    向 PD 查询在线 Pump 的时间间隔 (默认 10，单位 秒)
-disable-dispatch
    是否禁用拆分单个 binlog 的 sqls 的功能，如果设置为 true，则按照每个 binlog
    顺序依次还原成单个事务进行同步（下游服务类型为 mysql，该项设置为 False）
-ignore-schemas string
    db 过滤列表 (默认 "INFORMATION_SCHEMA,PERFORMANCE_SCHEMA,mysql,test")，
    不支持对 ignore schemas 的 table 进行 rename DDL 操作
-initial-commit-ts (默认为 0)
    如果 Drainer 没有相关的断点信息，可以通过该项来设置相关的断点信息
-log-file string
    log 文件路径
-log-rotate string
    log 文件切换频率，hour/day
-metrics-addr string
    Prometheus pushgateway 地址，不设置则禁止上报监控信息
-metrics-interval int
    监控信息上报频率（默认 15，单位 秒）
-pd-urls string
    PD 集群节点的地址 (-pd-urls="http://192.168.0.16:2379,http://192.168.0.15:2379,http://192.168.0.14:2379")
-txn-batch int
    输出到下游数据库一个事务的 SQL 数量（默认 1）

  2. Drainer 配置文件

    # Drainer Configuration.

# Drainer 提供服务的地址("192.168.0.10:8249")
addr = "192.168.0.10:8249"

# 向 PD 查询在线 Pump 的时间间隔 (默认 10，单位 秒)
detect-interval = 10

# Drainer 数据存储位置路径 (默认 "data.drainer")
data-dir = "data.drainer"

# ZooKeeper 地址，该选项从 ZooKeeper 中获取 Kafka 地址，若 Kafka 中配置了命名空间，则此处需同样配置
# zookeeper-addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181"
# 配置了命令空间的 ZooKeeper 地址配置示例
# zookeeper-addrs = "192.168.0.11:2181,192.168.0.12:2181,192.168.0.13:2181/kafka/123"

# PD 集群节点的地址
pd-urls = "http://192.168.0.16:2379,http://192.168.0.15:2379,http://192.168.0.14:2379"

# log 文件路径
log-file = "drainer.log"

# Syncer Configuration.
[syncer]

## db 过滤列表 (默认 "INFORMATION_SCHEMA,PERFORMANCE_SCHEMA,mysql,test"),
## 不支持对 ignore schemas 的 table 进行 rename DDL 操作
ignore-schemas = "INFORMATION_SCHEMA,PERFORMANCE_SCHEMA,mysql"

# 输出到下游数据库一个事务的 SQL 数量 (default 1)
txn-batch = 1

# 同步下游的并发数，该值设置越高同步的吞吐性能越好 (default 1)
worker-count = 1

# 是否禁用拆分单个 binlog 的 sqls 的功能，如果设置为 true，则按照每个 binlog
# 顺序依次还原成单个事务进行同步（下游服务类型为 mysql, 该项设置为 False）
disable-dispatch = false

# Drainer 下游服务类型（默认为 mysql）
# 参数有效值为 "mysql", "pb"
db-type = "mysql"

# replicate-do-db prioritizes over replicate-do-table when they have the same db name
# and we support regex expressions,
# 以 '~' 开始声明使用正则表达式

#replicate-do-db = ["~^b.*","s1"]

#[[syncer.replicate-do-table]]
#db-name ="test"
#tbl-name = "log"

#[[syncer.replicate-do-table]]
#db-name ="test"
#tbl-name = "~^a.*"

# db-type 设置为 mysql 时，下游数据库服务器参数
[syncer.to]
host = "192.168.0.10"
user = "root"
password = ""
port = 3306

# db-type 设置为 pb 时，存放 binlog 文件的目录
# [syncer.to]
# dir = "data.drainer"

  3. 启动示例

    ./bin/drainer -config drainer.toml

下载 PbReader 工具 (Linux)

PbReader 用于解析 Drainer 生成的 Pb 文件，并翻译成对应的 SQL 语句。

CentOS 7+

# 下载 PbReader 压缩包
wget https://download.pingcap.org/pb_reader-latest-linux-amd64.tar.gz
wget https://download.pingcap.org/pb_reader-latest-linux-amd64.sha256

# 检查文件完整性，返回 ok 则正确
sha256sum -c pb_reader-latest-linux-amd64.sha256

# 解开压缩包
tar -xzf pb_reader-latest-linux-amd64.tar.gz
cd pb_reader-latest-linux-amd64

PbReader 使用示例

./bin/pbReader -binlog-file=${path}/binlog-0000000000000000

TiDB Binlog 监控

本部分主要介绍如何对 TiDB Binlog 的状态、性能做监控，并通过 Prometheus + Grafana 展现 metrics 数据。

Pump/Drainer 配置

使用 TiDB Ansible 部署的 Pump 服务已经在启动参数设置 metrics。启动 Drainer 时可以设置以下两个参数：

  • --metrics-addr：设为 Push Gateway 的地址
  • --metrics-interval：设为 push 的频率，单位为秒，默认值为 15

Grafana 配置

  • 进入 Grafana Web 界面（默认地址: http://localhost:3000，默认账号：admin，密码：admin）

    点击 Grafana Logo -> 点击 Data Sources -> 点击 Add data source -> 填写 data source 信息

  • 导入 dashboard 配置文件

    点击 Grafana Logo -> 点击 Dashboards -> 点击 Import -> 选择需要的 dashboard 配置文件上传 -> 选择对应的 data source
